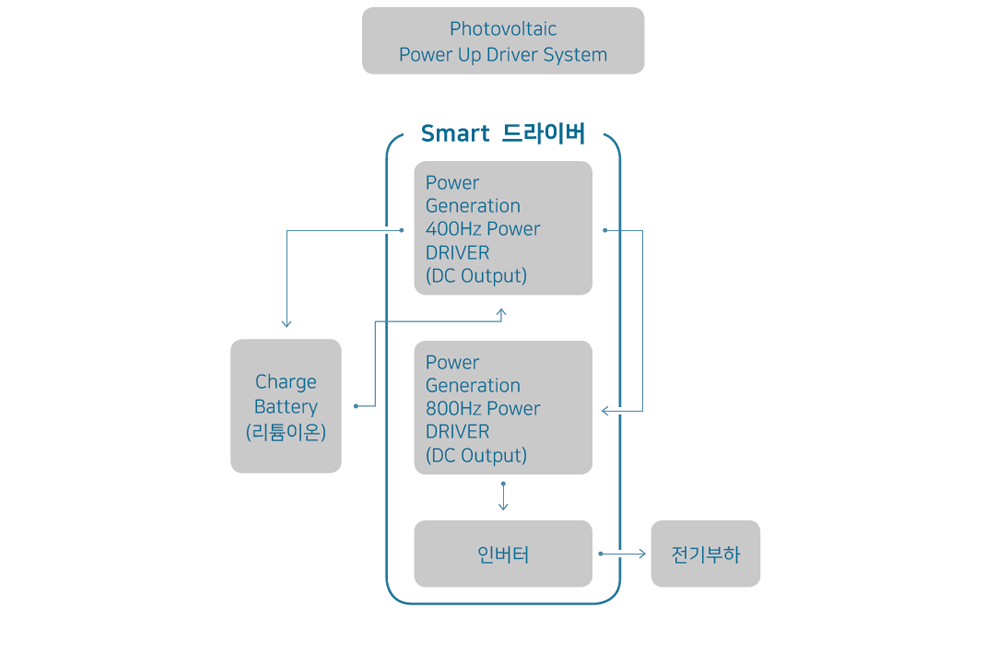

구성도
제원 | - 충전드라이버(400㎐) : 고효율 고주파증폭 충전기 - 출력드라이버(800㎐) : 고효율 고주파증폭 발전기 - 인버터 : 800㎐ DC전력을 60㎐ AC전력으로 전환 (단상 220V, 3상4선식 380V, 440V) |
---|---|
특징 | - 외부 컨트롤러에서 주파수를 조정할 수 있음 - 3가지 기능을 PCB화 하여 1SET로 제작 - 배터리 전력의 20~50%(조정가능)는 리피트 충전하고 나머지는 고주파 증폭 후, 인버터로 연계 |
스마트 드라이버 (충전드라이버 : 고효율 고주파증폭충전기)
제원 | 스마트드라이버 용량은 인버터 용량 50%수준으로 함 |
---|---|
기능 | 배터리 DC 전원을 400HZ로 고효율 증폭한 후 배터리에 리피트 충전(충전전압은 배터리전압의 1.2~1.3배) |
특징 | - DC 전원을 400HZ 증폭기를 통해 증폭하여 배터리에 충전 - 배터리 충전전압으로 조정하기 위해 DC/DC 컨버터 IC칩 화 내장 - 배터리 충전효율이 높은 400㎐ 주파수대역 사용 - 드라이버 입력 및 출력 라인에 전압, 전류, 주파수 등을 IOT센서로 수집하여 컨트롤러로 전송 |
스마트 드라이버 (출력드라이버 : 고효율 고주파증폭발전기)
제원 | 스마트드라이버 용량은 인버터 용량 수준임 |
---|---|
기능 | 배터리 DC 전력량을 출력드라이버(800HZ)에서 고효율 고주파 증폭하여 인버터로 송출 |
특징 | - 배터리에서 직접 인버터로 연결하는 것보다 고주파 증폭기를 사용하면 효율이 좋아짐 - 배터리 DC 입력, 스마트드라이버 출력 DC - 출력드라이버 입력과 출력 라인에 센서를 설치하여 전압, 전류, 주파수 데이터를 수집하여 컨트롤러로 전송 - 출력드라이버 출력은 인버터 입력전원으로 전환됨 |
인버터
제원 | 4㎾(방전효율 약 90%), 8㎾(방전효율 95%) 인버터 사용 |
---|---|
기능 | 출력드라이버의 DC 800㎐ 출력을 입력 받아 AC 60HZ로 변환 |
특징 | - 입력전원 +, - 선을 16개로 분리하여 전류를 낮춰 통전함으로 열이 나지 않아 열 손실 회피(장수명 보장) - DC 800㎐ 출력을 60㎐ 전환 - 열이 발생하지 않아 저항이 거의 없어 정격용량 이상의 전력을 뽑아 사용할 수 있음(최대 2배) * 출력전원 220V 단상, 3상4선식 380V, 440V * 모듈개념의 소형발전소는 인버터를 스마트드라이버에 내장 대형발전소는 인버터 분리 설치 가능 |
신기술 | - 열이 나지 않는 원형코일(제작의 어려움)을 이용한 인버터를 개발함 |
