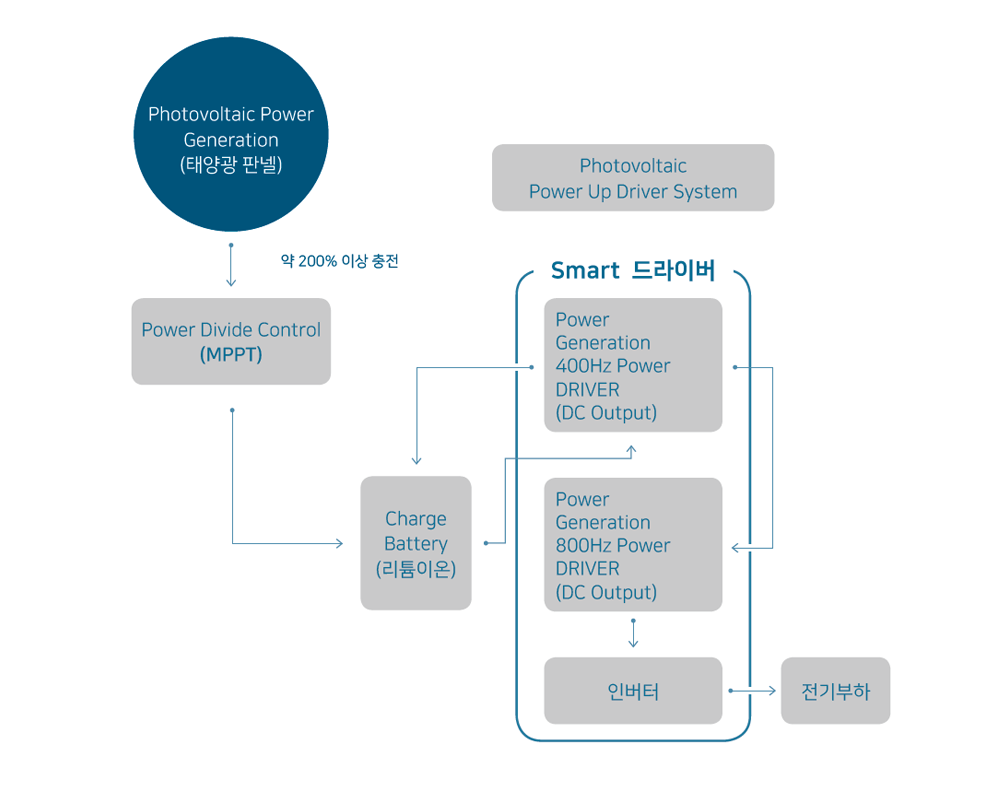

태양광 스마트발전기 ESS개념도 (24시간 충전 및 방전)
※ MPPT 용량에 따라 - 태양광모듈, 배터리 용량, Smart 드라이버 조정
핵심기술
고주파 증폭 충전 | 400Hz(태양광 충전) |
---|---|
고주파 증폭 리피트 충전 | 400Hz(배터리 전력을 배터리에 충전) |
고주파 증폭 방전 | 800Hz(수소연료전지 출력용 활용) |
원형코일형 인버터 | 휴즈, 방열판, 전자파가 거의 없는 제품임 |
구성요소별 주요기능
구 분 | 제 원 | 기 능 | 특 징 |
---|---|---|---|
태양전지 | 400W× n 장 전압 48V |
태양광 발전 DC 전력량 확보 |
모듈 N개를 MPPT에 직접연결 제조사, 효율에 무관함 MPPT가 발전량 흡수로 효율증가 |
리튬이온 | 12V200A 4개 직렬 연결 2조 병렬 연결 |
MPPT에서 충전 충전드라이버 충전 출력드라이버로 방전 |
충전과 방전 동시 수행 잔량이 항상 40% 수준 유지 배터리 수명 15년 가능 |
MPPT | 드라이버와 1:1연결 | 태양광 발전량 충전 고주파 증폭 콘덴서 사용 |
충전전압용 DC/DC 내장 흐린 날, 비 오는 날에도 충전 발전량 |
충전 드라이버 |
배터리와 1:1연결 | DC 400㎐ 증폭충전 충전전압 조정 |
고주파 증폭충전 최소 140% 충전 배터리의 전력으로 피드백 충전 배터리와 임피던스 동일 유지 |
출력 드라이버 |
배터리와 1:1연결 | DC 800㎐ 증폭충전 인버터 입력전압조정 |
고주파 증폭발전 증폭발전 후 인버터와 연계 부하추종 용이 |
인버터 | 4kW 8kW |
DC를 AC로 변환 주파수 60㎐ 단상/3상4선식 가능 |
시험기관 효율 인증 열이 나지 않아 장수명 정격이상의 부하사용 가능 |
컨트롤러 | CPU 내장 저장 HD PORT 9개 보유 |
실시간 데이터 저장 외부 통신가능 제어기능 설정 |
1개월 데이터 보관 원격에서 인터넷 망을 통해 제어 직접 연결하여 모니터링 가능 |
모니터링 | PC서버 OS 및 DB 보유 | 실시간 모니터링 컨트롤러 원격제어 통계 데이터 작성 |
실시간 효율분석/ 발전실적 제공 시간대/일/월 발전량 분석 제공 절감금액/매출 분석 제공 |
특장점
· 기존 태양광보다 최소 3배 수준의 발전량 가능(모듈 용량 대비)
· 최대부하 인버터용량 기준 100% 가능(모듈용량 수준(인버터용량의 40% 수준)으로 안정적 운영)
· 충전과 방전을 동시에 함으로 배터리 수명 15년 이상 가능
· 기본 모듈을 병렬 연결하여 단상 및 3상 전력공급 가능
· 배터리 DOD 설정으로 완전방지 문제 해결(잔량부족으로 Dead 되어 5~10분 후 재 가동 가능)
· 자동차 정지 시 엔진정지, 출발 시 엔진가동 기능 구현(부하 시만 인버터 가동)
· 태양전지, 배터리, 인버터 설비에 열이 나지 않으며, 전자파 발생이 거의 없음
· 자동운전으로 운전이 용이하고 하자보수가 거의 없어 A/S 비용이 낮음
· 도서지구 독립전원용으로 사용하기 적합함(부하추종 용이)
· 동일 발전량 대비, 부지면적이 40~50% 감소, 추가설치가 용이하여 확장성 양호
기대효과
· 당사 스마트발전기ESS 관련분야 지속성장이 예상됨
· 정부보조금 없이도 신.재생 발전사업 확산 가능
· 2030년 온실가스 감축목표 37% 달성에 기여
· 전 세계 스마트발전기ESS 도입 시 국부창출에 기여
· 고효율 증폭충전과 증폭발전 기술로 드론, 전기자동차 분야 제 4차 산업혁명에 기여
태양광 ESS사업 비교
구분 | 당사 | 타사(국내/해외) | |
---|---|---|---|
일반 태양광 | ESS 사업만 수행함 | 국내외 모든기업이 수행함 | |
ESS | 독립형 | 인버터 용량 : 2㎾~ - 최대부하 고려 태양전지 용량의 2.5배 배터리 : 5㎾h~ - 태양전지 용량의 5~6.7배 설치(부조일수감안) 설치방법 : 경사식, 양추적식 선택 가격 : 비교하기어려움 |
성공한 사례가 거의 없음 배터리 방전문제 미해결 |
계통 연계형 | 인버터 용량 :16㎾~(3상4선식) 배터리 : 태양전지 용량의 3배 ~ - 소비자가 용량 선택(최소 3배 ~ 최대 12배) 설치방법 : 경사식, 양추적식 선택 가격 : 배터리용량 및 설치방법에 따라 다름 |
설치용량 : 소형~대형까지 구성 배터리 : 태양전지 용량의 3배 설치방법 : 대부분 경사식 |
장점(상대적)
① 설치 면적 적음(기존의 약 50%)
② 이동가능(이동식)
③ 특별한 설치장소 불필요
④ 24시간 전력생산 및 전기사용가능
⑤ 배터리 장수명
⑥ 상용전력 없이 사용가능
⑦ 상대보다 에너지 발전량 최소 3.0배
⑧ 어느 곳에나 적용가능, (ex) 공장의 대용량
⑨ 가로등, 신호등 적용가능
⑩ 비상전력 가능
⑪ 전 세계에 대량수출 가능
ESS 선택기준(예) [부가세 별도]
구분 | 당사 | 타사 | 비고 | |
---|---|---|---|---|
태양전지 용량 | 경사고정식 | 500kW | 500kW | |
양추적식 | 400kW | |||
인버터 용량 | 기준모델 합 | 1000kW | 500kW | 충전기,인버터,드라이버 |
배터리 용량 | ⓐ 양추적식의 3배 | 1200kWh | 1500kWh | 일 발전 3.6시간용 |
ⓑ 양추적식의 6배 | 2400kWh | 일 발전 7.2시간용 | ||
ⓒ 양추적식의 9배 | 4800kWh | 일 발전 14.4시간용 | ||
예상가격(억) | 경사고정식, 배터리ⓐ | 42억 | 18억 | 발전사업용(3.6시간 저장용) |
경사고정식, 배터리ⓑ | 48억 | 발전사업용(7.2시간 저장용) | ||
고정식, 배터리ⓒ | 60억 | 발전사업용(14.4시간 저장용) | ||
양추적식, 배터리ⓐ | 44억 | 독립형(부조일수 낮음) | ||
양추적식, 배터리ⓑ | 50억 | 독립형(부조일수 낮음) | ||
양추적식, 배터리ⓒ | 62억 | 독립형(부조일수 낮음) |
※ 배터리 적용(5억/㎿h, 인버터 별도), 토지구입비용 미 포함
※ RPS용 : 충전시간과 발전량을 고려하여 배터리 용량을 결정함
※ 향후 충전기, 인버터, 드라이버 생산라인 자동화로 20~30% 인하 예정임.
